專為電磁式電壓互感器交流耐壓和局部放電試驗用
參考標準：DL/T596-2021，GB50150-2016，DL/T849.6-2016
- 本裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％
- 利用本裝置試驗過程中，不需要測量峰值
- 體積小、重量輕、搬運靈活、非常適合現場使用
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
變頻電源裝置專為電磁式電壓互感器交流耐壓和局部放電試驗用。采用感應加壓的方式進行試驗，通過提高試驗頻率（參照GB50150-2006標準中倍頻耐壓試驗設計），避開電壓互感器的磁飽和區。對于大容量的電壓互感器（110kV及以上），采用低壓側并聯電抗器，電抗器補償電容電流的方式來降低試驗電源的電流。
變頻電源裝置主要有以下功能：
用于220kV及以下電壓等級電磁式電壓互感器（PT），感應耐壓試驗和局部放電試驗（部分設備需要電感補償）。
用于35kV及以下電壓等級的電力變壓器的耐壓試驗和局部放電試驗的電源（部分設備需要電感補償）。
單獨作為中頻電源和大功率中頻信號源。本裝置初始合閘電壓，試驗電壓波形，電壓上升速度均符合GB/T16927-1997及GB1094-85 的要求， 并具有體積小、重量輕、操作方便、高指標、多功能的特點，是一套非常理想的現場試驗設備。
產品別稱：無局放交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、無局放串聯諧振
產品參數
一般使用條件
| 海拔高度 | ≤2000m |
| 環境溫度 | -10℃～40℃ |
| 相對濕度 | ≤90% |
| 日照強度 | 0.1%W/cm2 |
| 最大日溫差 | <25℃ |
| 無導電塵埃 | |
| 無火災及爆炸危險 | |
| 不含有腐蝕金屬和絕緣的氣體存在 | |
| 設有一個可靠接地點 | |
| 放置位置傾斜度不大于5度 | |
| 存放地點 | 戶內 |
| 存放環境溫度－20℃～40℃，相對濕度≤90% | |
性能參數
| 額定輸入電壓 | 三相交流380V±10%， 50Hz |
| 單相輸出 | |
| 輸出電壓 | 0～350V |
| 額定輸出電流 | 0～29A |
| 額定輸出功率 | 10kW |
| 頻率調節范圍 | 20～300Hz |
| 頻率調節精度 | 0.1Hz |
| 頻率穩定度 | 0.01Hz |
| 滿負載下連續工作時間 | 60分鐘 |
| 輸出波形 | 標準正弦波 |
| 輸出電壓波形畸變率 | ≤1% |
| 輸出電壓不穩定度 | ≤1% |
| 變頻柜重量 | 55kg |
| 噪音水平 | < 75dB |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、試驗的等效性好。本裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。
- 2、利用本裝置試驗過程中，不需要測量峰值。
- 3、體積小、重量輕、搬運靈活、非常適合現場使用。
- 4、操作簡潔方便、接線簡單。
- 5、安全可靠，本裝置內集合了多種保護。包括：放電擊穿保護、過電壓整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即封鎖試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全。
- 6、采用微機控制，輸出穩定性好。本裝置中的信號源由專用芯片產生，輸出頻率穩定性高，可以到達0.001Hz。同時輸出電壓由微機控制，保證輸出電壓的不穩定度＜1%。
產品視頻
產品現場
武漢特高壓自有廠房面積4500平方米，員工總數100余人。自研生產的無局放變頻諧振試驗系統，是高壓絕緣檢測領域核心成套試驗設備。設備適配供配電運維單位、電力變壓器制造廠、工礦企業、科研院所、第三方檢測機構，可對各類高壓電氣設備、絕緣元器件、絕緣材料開展變頻交流耐壓、感應耐壓與局部放電檢測試驗，是高壓型式試驗、出廠檢測、設備絕緣監督、現場預防性試驗必不可少的專業裝備。

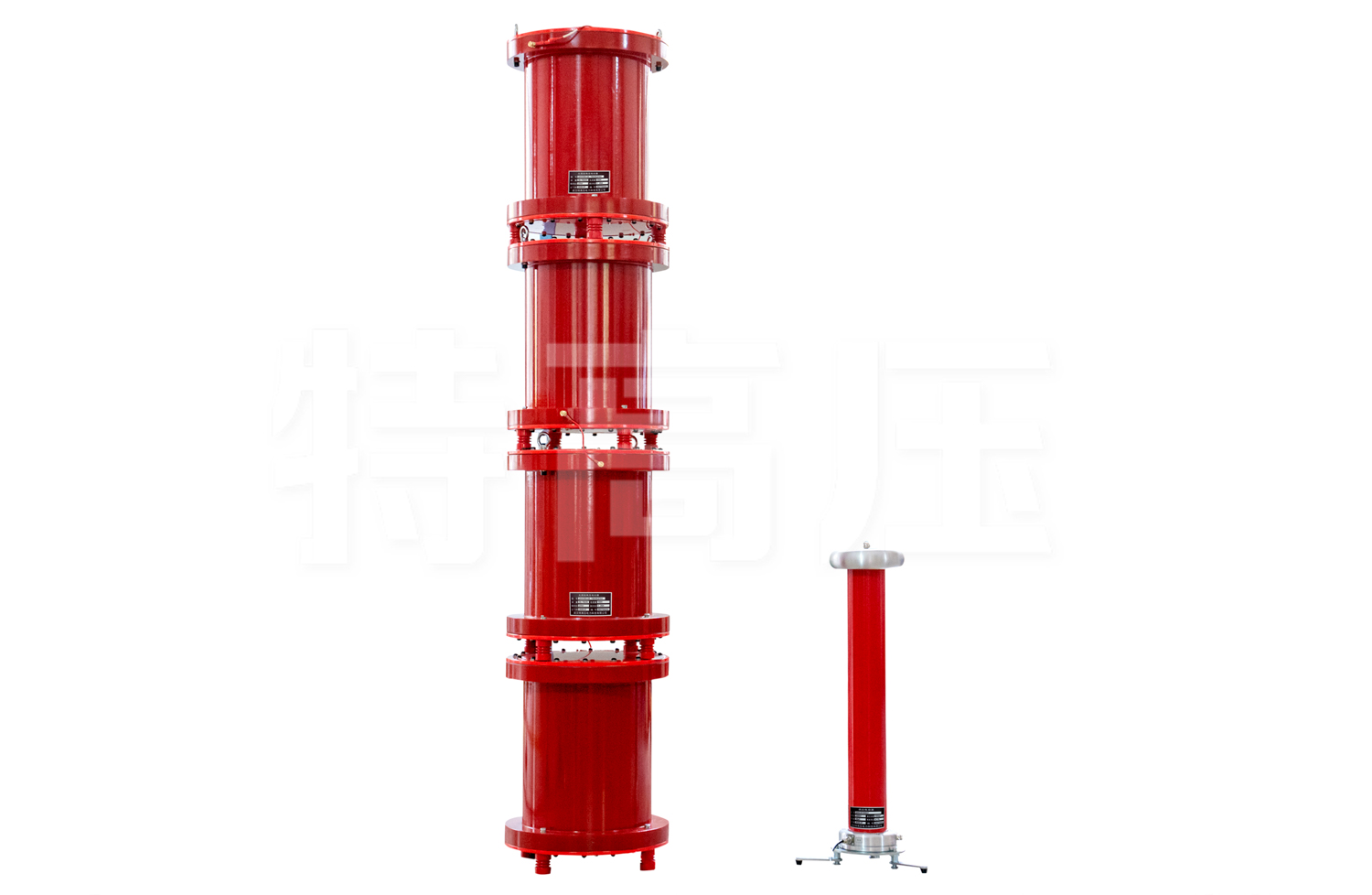

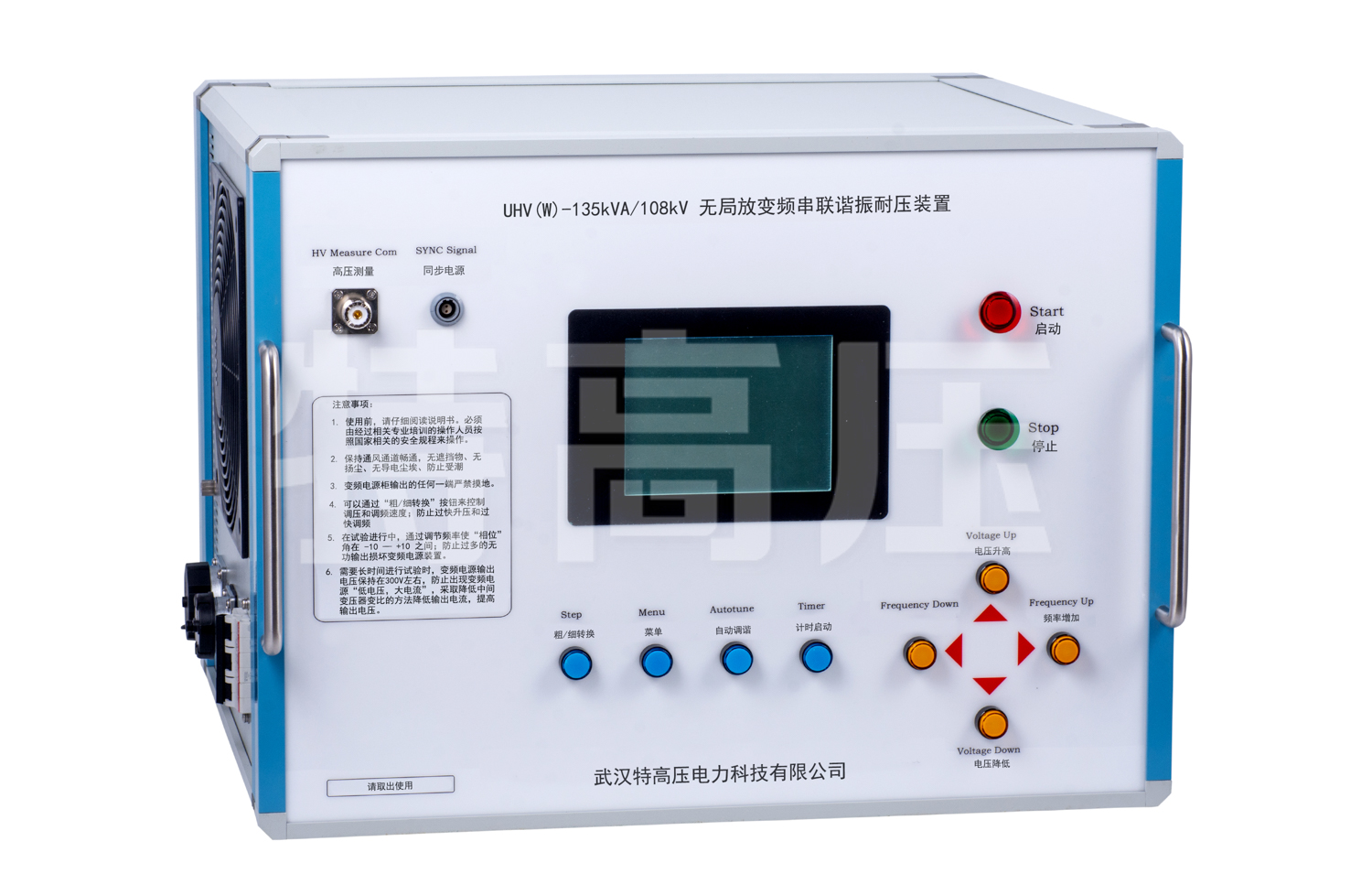

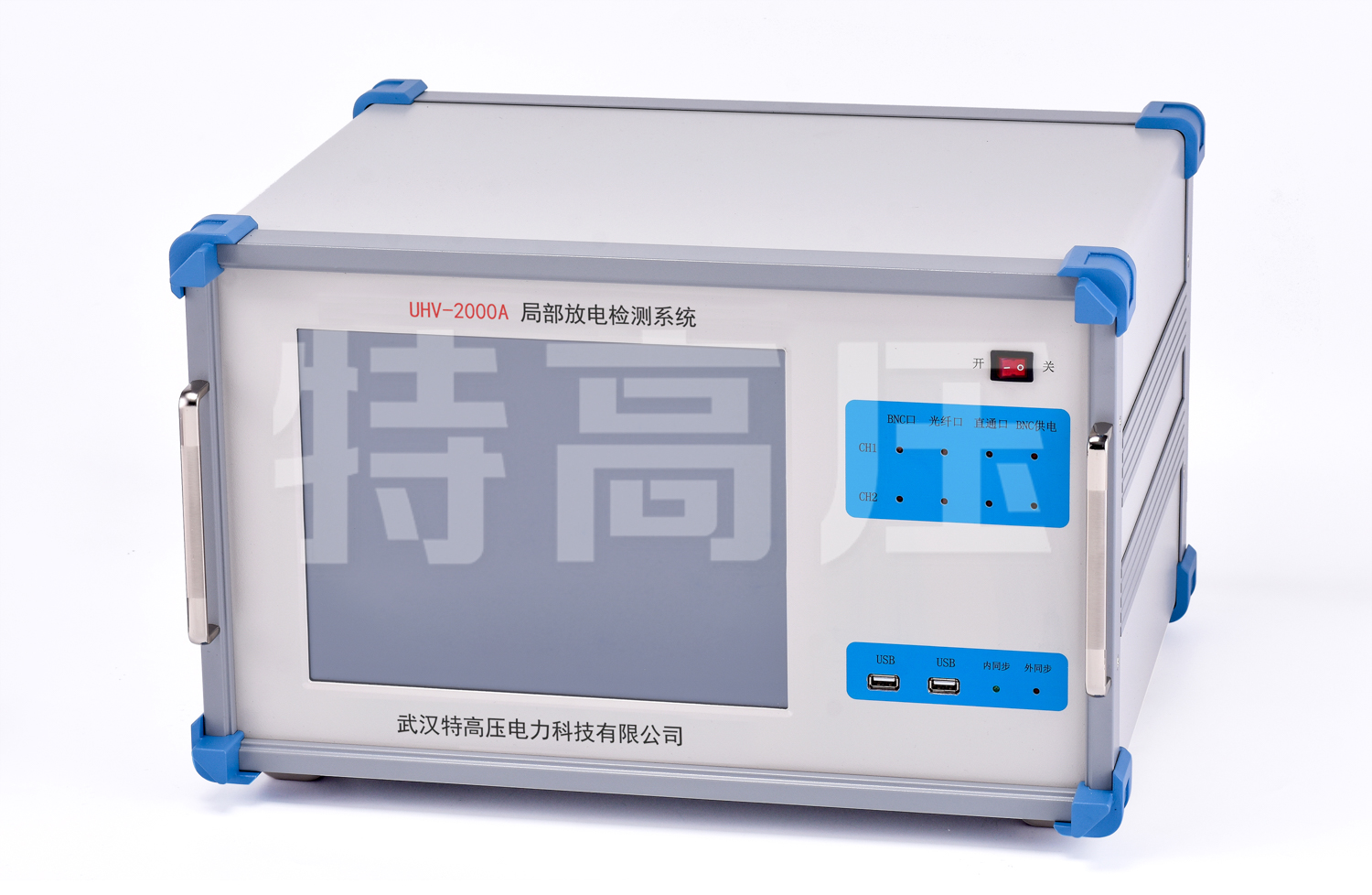

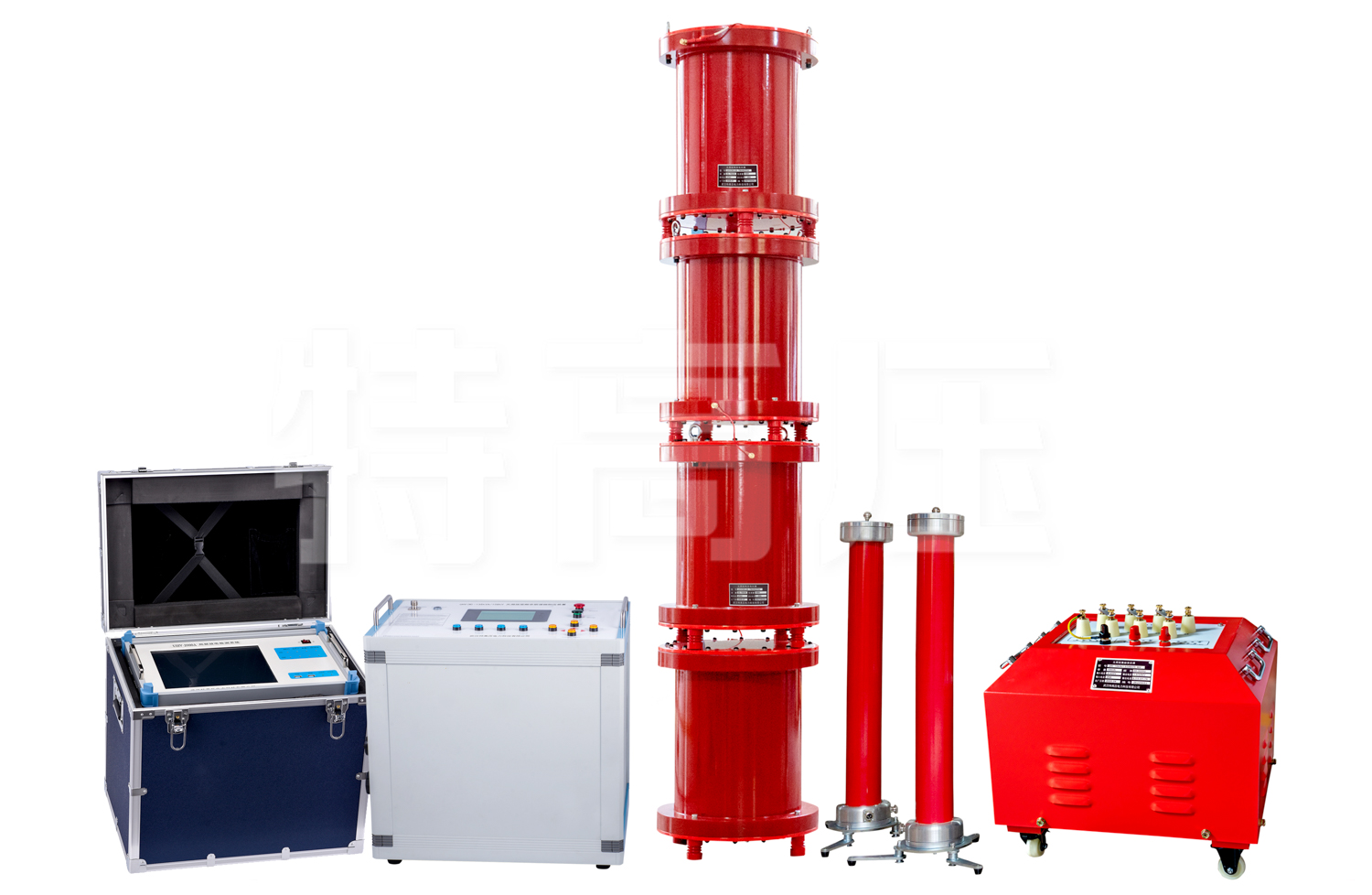

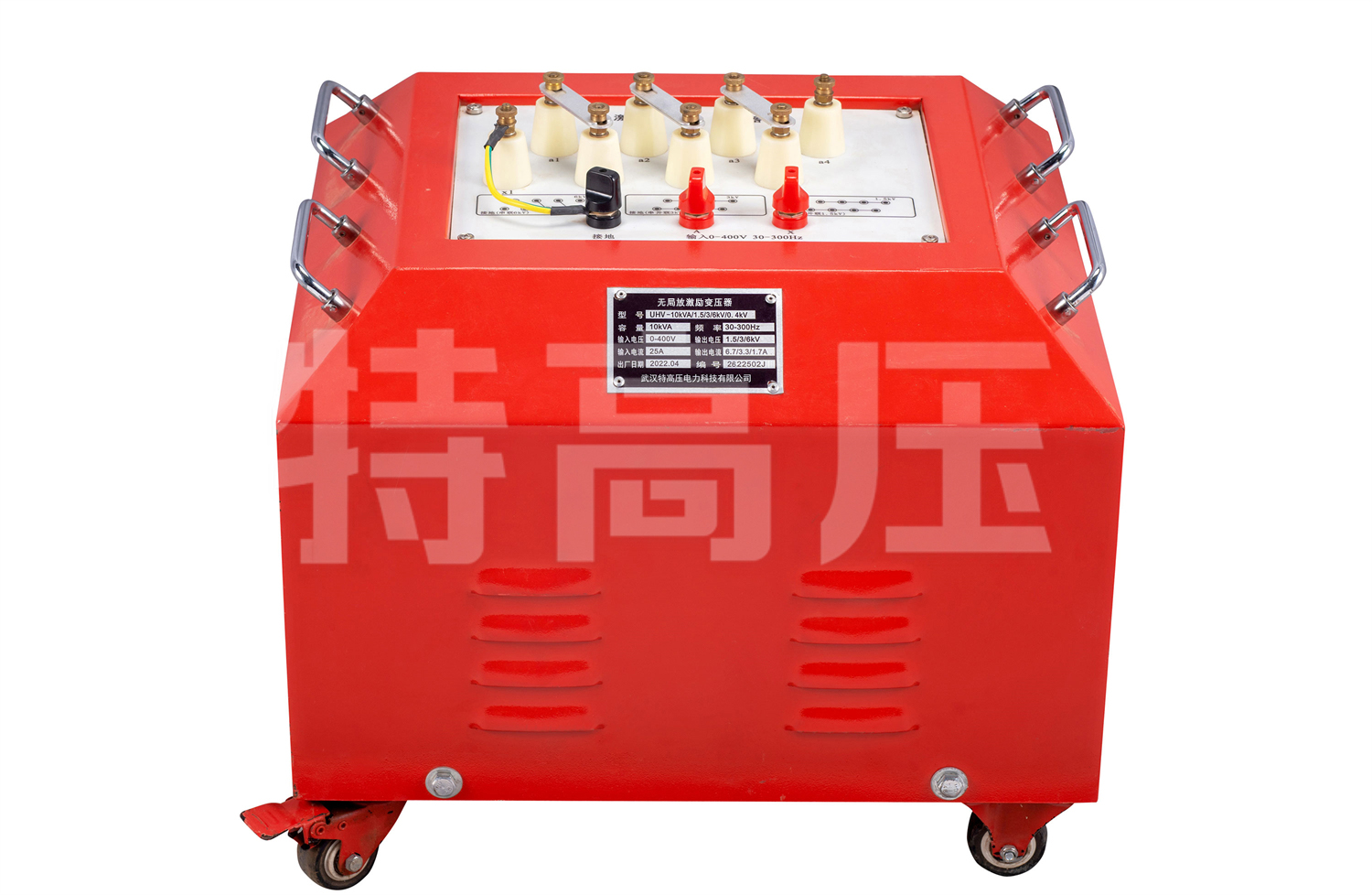

產品圖集
